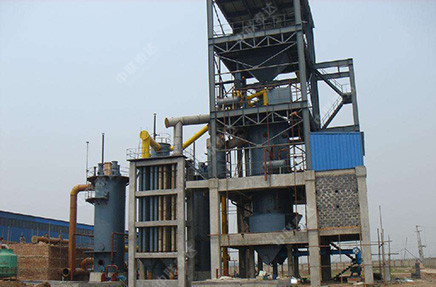

雙段煤氣發生爐煤氣發生爐為連續制氣的全水套結構，來自鼓風機的空氣與爐體自產0.29MPa的蒸汽混合成飽和空氣作為氣化劑，經止回閥通過煤氣爐底部進入煤氣爐內；

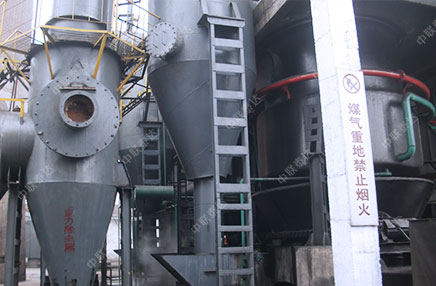

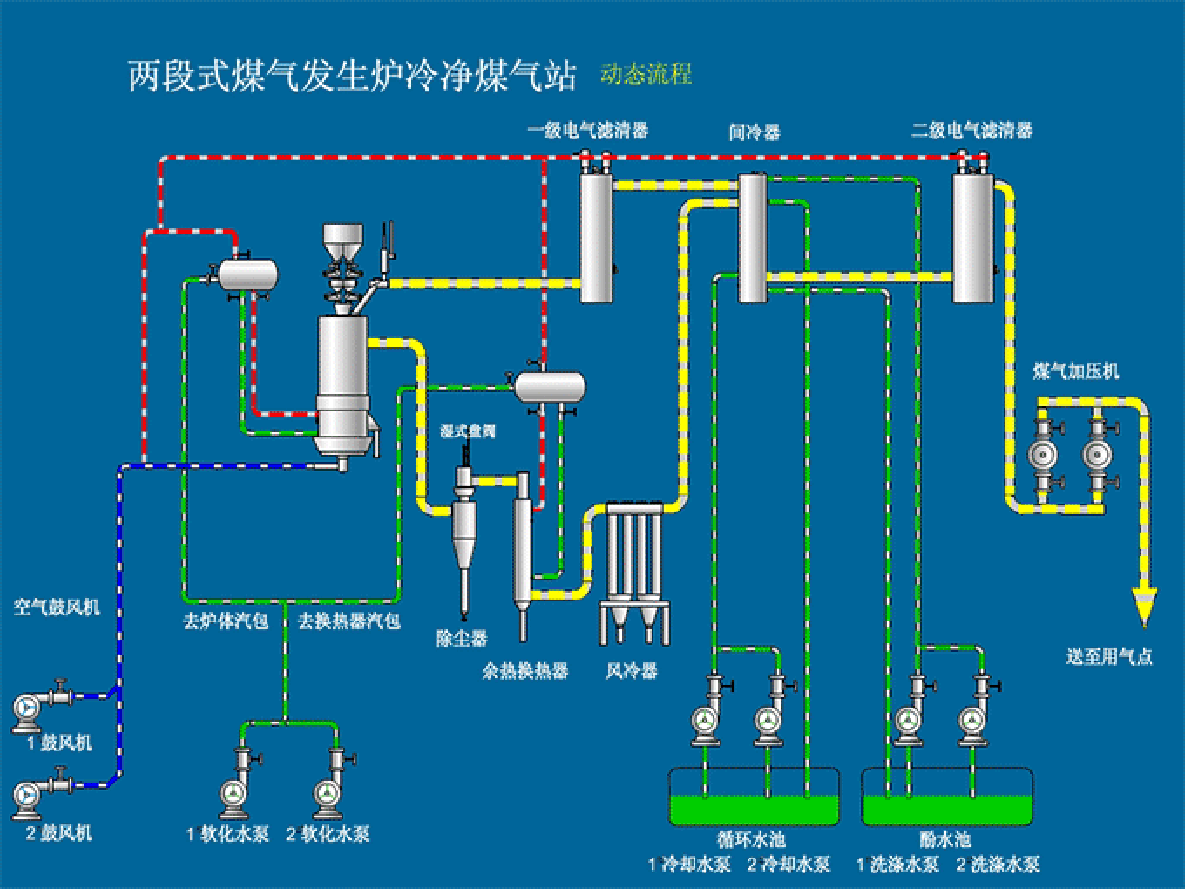

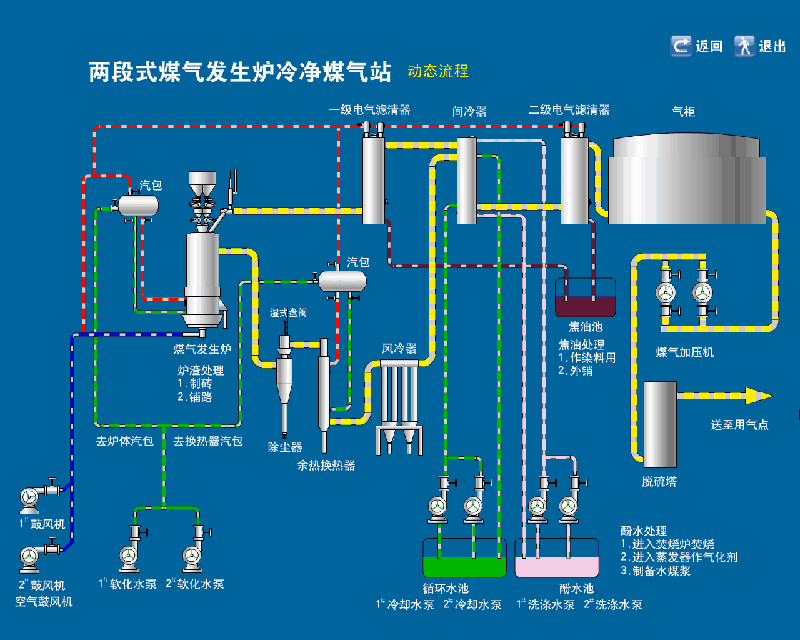

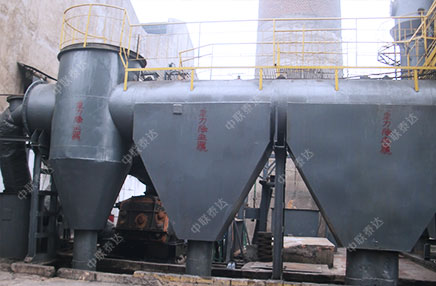

塊煤經過破碎、篩選，粒度20-50mm，或50-100mm，利用提煤機將煤加入加煤機，然后通過加煤機將煤加入煤氣發生爐爐膛，蒸汽及空氣作為氣化劑自爐底進風箱鼓入爐內，在發生爐內煤與氣化劑在高溫條件下發生氧化、還原反應，產生煤氣。爐出煤氣首先進入重力除塵器，利用灰塵自身重力沉降，進行初步除塵，然后進入旋風除塵器，在此通過離心力的作用除去大部分煤粉及灰塵。經旋風除塵后的熱煤氣經若干沉降室、隔斷水封，通過煤氣管道輸送至用戶。
結構合理、節能環保、供氣穩定、安全高效、使用壽命長、安裝維護方便等優點。
無二次污染，工藝簡單，占地少，投資小，操作簡單，煤氣出口溫度400-550℃，熱能利用率極高。
操作簡單，方便，氣密性好，該爐加料、除渣、布風均勻，生產穩定、調節方便、運行可靠。
廣泛地應用于煤氣熱處理加熱爐、煤氣鍛造爐、煤氣坩堝爐、煤氣模殼焙燒爐、煤氣樹脂砂熱法再生爐、煤氣玻璃熔化爐、等領域的節能環保技術改造。
| 型號 | QM2-0.8 | QM2-1.0 | QM2-1.3 | QM2-1.5 | QM2-1.6 | QM2-1.8 | QM2-2.0 | QM2-2.2 | QM2-2.4 | QM2-2.6 | QM2-3.0 | QM2-3.2 | QM2-3.4 |
| 爐膛直徑 mm | 800 | 1000 | 1300 | 1500 | 1500 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 | 3200 | 3400 |
| 爐膛面積 ㎡ | 0.5 | 0.785 | 1.326 | 1.77 | 2.01 | 2.54 | 3.14 | 3.79 | 4.52 | 5.3 | 7.06 | 8.03 | 9.07 |
| 水套受熱面積㎡ | 3.76 | 6.84 | 8.98 | 12.37 | 13.06 | 15.82 | 18.84 | 22.79 | 24 | 24.5 | 28.26 | 30.14 | 32 |
| 灰層高度 mm | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 |
| 適用煤種 | 不粘結或弱粘結煙煤，煤質應符合GB9143常壓固定床煤氣發生爐用煤質量標準 | ||||||||||||
| 煤的粒度 mm | 13-25、25-50、50-100 | ||||||||||||
| 耗煤量 kg/h | ≤60 | ≤130 | ≤200 | ≤300 | ≤350 | ≤450 | ≤600 | ≤750 | ≤900 | ≤1000 | ≤1400 | ≤1680 | ≤2000 |
| 氣化劑 | 空氣+水蒸氣 | ||||||||||||
| 空氣消耗量 m³/kg | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 |
| 蒸汽消耗量kg/kg | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| 煤氣產量 Nm³/h | ≤230 | ≤500 | ≤750 | ≤1100 | ≤1500 | ≤1680 | ≤2180 | ≤2800 | ≤3300 | ≤3800 | ≤5100 | ≤6000 | ≤7200 |
| 煤氣熱值 kj/m³ | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 |
| 煤氣出口壓力 kpa | ＜0.6 | ＜0.8 | ＜0.8 | ＜0.98 | ＜0.98 | ＜0.98 | ＜0.98 | ＜1.1 | ＜1.2 | ＜1.2 | ＜1.5 | ＜1.5 | ＜1.5 |
| 煤氣出口溫度 ℃ | 400-550 | ||||||||||||
| 最大爐底鼓風壓力 kpa | 1.6 | 2 | 2.45 | 2.45 | 2.45 | 3.5 | 3.5 | 4.5 | 4.5 | 5 | 5.5 | 6 | 6 |
| 飽和空氣溫度 ℃ | 50-65 | ||||||||||||
| 排渣形式 | 濕式，自動排渣 | ||||||||||||
| 水套蒸汽產量 kg/h | 38 | 80 | 130 | 180 | 180 | 250 | 300 | 350 | 450 | 500 | 550 | 550 | 600 |
| 水套蒸汽壓力 Mpa | 0.294 | ||||||||||||
| 加煤方式 | 手動，自動 | ||||||||||||
| 加煤機驅動裝置 | 水封單鐘罩 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩自動加煤 | 雙鐘罩自動加煤 | 雙鐘罩自動加煤 | |
| 灰盤轉速 r/h | 3 | 2.87 | 2.76 | 2.76 | 2.76 | 2.23 | 2.23 | 2.23 | 2 | 2 | 1.8 | 1.8 | 1.8 |
| 灰盤轉動電機功率 kw | 0.75 | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 | 7.5 |
| 煤斗提升電機功率kw | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 3 | 3 | 3 | 3 | 3 |
| 風機功率 | 0.75 | 1.5 | 2.2 | 3 | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 22 |
| 支持定制——其他規格尺寸歡迎來電咨詢，我們將根據您的需求定制。 | |||||||||||||
